Пример набора правил пакетного фильтра

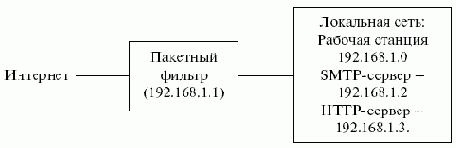

Предположим, что в организации существует следующая топология (рис. 1.2).
Рис. 1.2. Топология сети с использованием пакетного фильтра
| 1 | Any | Any | 192.168.1.0(рабочая станция) | >1023 | Allow | Правило разрешает возвращать ТСР-соединения во внутреннюю подсеть, т.е. пользователи внутренней сети могут выходить в Интернет |
| 2 | 192.168.1.1(пакетный фильтр) | Any | Any | Any | Deny | Защищает сам пакетный фильтр от непосредственного соединения с кем-либо |
| 3 | Any | Any | 192.168.1.1 | Any | Deny | Предотвращает непосредственный доступ всех пользователей к пакетному фильтру |
| 4 | 192.168.1.0 | Any | Any | Any | Allow | Внутренние пользователи могут иметь доступ к внешним серверам |
| 5 | Any | Any | 192.168.1.2(SMTP-сервер) | SMTP | Allow | Разрешает всем (внешним и внутренним) пользователям посылать e-mail внутренним пользователям |
| 6 | Any | Any | 192.168.1.3(НТТР-сервер) | НТТР | Allow | Разрешает внешним пользователям иметь доступ к WWW-серверу |
| 7 | Any | Any | Any | Any | Deny | "Запретить все": правило – все, что не разрешено, то запрещено |
В таблице приведен пример набора правил пакетного фильтра для вымышленной сети с IP-адресами 192.168.1.0/255, т.е. локальная сеть имеет адреса в диапазоне от 192.168.1.0 до 192.168.1.254. В большинстве случаев набор правил должен быть детальнее. Обычно firewall принимает пакет, просматривает его адреса и порты источника и назначения и определяет используемый прикладной протокол. Далее firewall начинает просматривать правила сверху вниз. Если найдено правило, которое соответствует анализируемой в пакете информации, то выполняется указанное в правиле действие:
- Accept (в некоторых пакетных фильтрах может быть Allow или Pass): firewall пропускает пакет через firewall, при этом может происходить создание лога, либо не происходить.
- Deny: firewall отбрасывает пакет без его передачи. После того как пакет отброшен, исходной системе возвращается сообщение об ошибке ("host unreachable").
Событие "Deny" может как создавать, так и не создавать запись лога, в зависимости от конфигурации набора правил firewall’а. - Discard (в некоторых пакетных фильтрах может быть Unreach, Block или Reject): firewall не только отбрасывает пакет, но и не возвращает сообщение об ошибке исходной системе. Данное действие используется для реализации методологии "черной дыры", когда firewall не обнаруживает свое присутствие для внешней стороны. Как и для других действий, "Discard" может создавать и не создавать записи в логах.
В приведенной выше таблице первое правило разрешает, чтобы пакеты от внешних систем возвращались во внутренние системы, тем самым разрешая завершать создание соединения. Таким образом, здесь предполагается, что если инициализация соединения с внешней системой была разрешена, то возвращаемые пакеты от внешней системы должны быть также разрешены для завершения создания ТСР-соединения. Второе правило запрещает firewall’у пересылать любые пакеты с адресом источника firewall’а; данное условие предотвращает возможность атакующего подделать адрес firewall’а, заменив свой адрес на адрес firewall’а, чтобы firewall передал пакет внутреннему получателю. Здесь предполагается, что на данном хосте не установлено никаких других систем, к которым необходим доступ. В этом случае редактирование правил firewall’а возможно только с консоли хоста. Это не всегда бывает возможно. Например, может понадобиться доступ к хосту по протоколу SSH для редактирования правил самого firewall’а. Третье правило просто блокирует все пакеты от непосредственного доступа к firewall’у.
Четвертое правило разрешает внутренним системам соединяться с внешними системами, используя любые внешние адреса и любой протокол. Правила 5 и 6 разрешают внешним пакетам проходить firewall, если они содержат SMTP- или НТТР-данные. Тем самым можно сделать вывод, что политика информационной безопасности для сети следующая:
- Любой тип доступа изнутри наружу разрешен.
- Никакой доступ снаружи внутрь не разрешен, за исключением SMTP и НТТР.
- SMTP- и НТТР-серверы расположены позади firewall’а.
- На сам firewall не разрешен доступ.
Важно заметить, что если последнее правило будет случайно пропущено, весь трафик извне будет разрешен. Когда набор правил более длинный и более детальный, могут быть сделаны ошибки, которые приведут к нарушениям безопасности. Набор правил должен быть очень тщательно проверен перед его применением и регулярно проверяться не только для гарантии того, что допустимы корректные протоколы, но и также для минимизации логических ошибок при добавлении новых правил.
Важным свойством пакетных фильтров является то, что фильтрация может осуществляться как для исходящего, так и для входящего трафика. Организация может выбрать ограничение типов трафика, передаваемых из внутренней сети, например, блокирование всего исходящего FTP-трафика. На практике исходящая фильтрация чаще всего применяется к IP-адресам и приложениям для блокировки возможности соединения всех пользователей, внутренних и внешних, с некоторыми системами, такими как сам пакетный фильтр, backup-серверы и другие чувствительные системы.
