Инфраструктура DNS


Инфраструктура DNS состоит из вычислительных и коммуникационных элементов, географически распределенных по всему миру. Для того, чтобы понять инфраструктуру DNS, необходимо, во-первых, проанализировать структуру доменных имен. Пространство доменных имен организовано в виде иерархической структуры. Самым верхним уровнем иерархии является root domain, который представим в виде точки ("."). Следующий уровень называется top-level domain (TLD) (домен верхнего уровня). Существует только один root domain, но много TLDs. Каждый TLD называется дочерним доменом от домена root. В данном контексте root домен является родительским доменом, потому что он на один уровень выше TLD. Каждый TLD, в свою очередь, может иметь много дочерних доменов. Дочерние домены для TLDs называются second-level или enterprise-level доменами (доменами второго уровня).

Символ, обозначающий root-домен, обычно опускается. Например, рассмотрим доменное имя marketing.example.ru. Самая правая часть данного доменного имени (".ru") является TLD. Следующая часть ("example") есть домен второго или enterprise уровня. Самая левая часть ("marketing") есть домен третьего уровня. Также возможно существование доменов четвертого, пятого и т.д. уровней. Каждая из частей в marketing.example.ru называется доменом, конкатенация всех этих частей от текущего уровня до TLD называется полностью определенным доменным именем (Fully Qualified Domain Name – FQDN). Однако часто FQDN называется просто доменным именем.

Существует только один root домен. Существуют более 250 TLDs, разделенных на следующие категории:

  • TLDs кода страны (country-code TLDs – ccTLDs) – домены, связанные со странами и территориями. Определено более 240 ссTLDs. Примерами являются .ru, .uk, .jp.
  • Общие спонсируемые TLDs (sponsored generic TLDs – gTLDs) – специализированные домены, представляющие сообщества по интересам. Данные TLDs включают .edu, .gov, .int, .mil, .aero, .coop и .museum.
  • Общие неспонсируемые TLDs (unsponsored generic TLDs – gTLDs) – домены без спонсорской организации.
    Список неспонсируемых TLDs включает .com, .net, .org, .biz, .info, .name и .pro.


Имеется несколько миллионов доменов второго уровня.

В инфраструктуре DNS насчитывается большое количество name-серверов. Каждый name-сервер содержит информацию о части пространства доменных имен и связан с определенным уровнем. Существует 13 name-серверов, связанных с уровнем root; они называются root servers. Два из этих серверов расположены в частной корпорации VeriSign в США; остальные функционируют в добровольных организациях по всему миру. Организации, в которых функционируют name-серверы, связанные с TLD, называются registries. Обычно ссTLDs поддерживаются специально назначенными регистрационными органами в каждой стране, gTLDs поддерживаются глобальными регистрационными органами. Например, VeriSign в настоящее время управляет name-серверами для .org и .net TLDs, непрофицитная организация, называемая Public Internet Registry (RIP), управляет name-серверами для .org TLD; другая непрофицитная организация, называемая EDUCAUSE, управляет name-серверами для .edu TLD. Однако все эти регистрационные органы могут быть изменены. Name-серверы, связанные с доменами второго уровня и ниже, выполняются либо непосредственно в организациях, которые владеют этими доменами, либо у Интернет Сервис Провайдера (ISP) или провайдеров других сервисов.

Инфраструктура DNS функционирует посредством соглашения среди различных участников, включая организации, в которых функционируют root-серверы, registries, в которых функционируют TLDs, и т.п. Непрофицитная корпорация Internet Corporation for Assigned Names and Numbers (ICANN) действует в качестве технического координатора всех аспектов, касающихся DNS. Например, ICANN формулирует политики для управления root-серверами. ICANN также отвечает за создание новых TLDs.

Пользователь (как индивид, так и корпорация), желающий зарегистрировать доменное имя (которое может быть не выше второго уровня), должен обратиться к своему уполномоченному органу, называемому регистратором (registrar).


Регистраторами являются компании, которые уполномочены выделять доменные имена в конкретном TLD конечным пользователям или организациям. Регистраторы существуют во всем мире. Когда регистратор получает запрос на регистрацию, он проверяет в соответствующем реестре, что имя свободно, и регистрирует его в данном реестре.

Владельцы доменных имен второго уровня часто создают дочерние домены, чтобы различные ресурсы, расположенные в их домене, могли быть доступны в Интернете. Например, собственник имени домена example.ru может создать поддомен unit для того, чтобы ресурсы, связанные с подразделением, могли быть доступны в Интернете. Аналогично, поддомены могут создавать свои поддомены (в данном контексте, домены третьего уровня) для доступа к своим ресурсам из Интернета. Очень часто в некоторой организации, которая является собственником домена второго уровня, определено много доменов третьего уровня, но в каждом из них существует всего несколько ресурсов, доступных из Интернета (web-серверов, прикладных серверов и т.п.). Следовательно, неэкономично связывать уникальный name-сервер с каждым из доменов третьего и более низкого уровня. Более того, с точки зрения администрирования, удобнее сгруппировать всю информацию, относящуюся к основному домену организации (например, домену второго уровня) и всем его поддоменам, в единый ресурс и управлять им как одним блоком.

Чтобы облегчить возможность такого группирования, в DNS определено понятие "зоны". Зоной может являться либо весь домен, либо домен с группой поддоменов. Зона является конфигурируемой сущностью внутри name-сервера, которая описывает все ресурсы Интернета, относящиеся к домену и выбранному множеству поддоменов. Таким образом, зоны — это административно созданные блоки пространства имен DNS, а домены — структурно созданные блоки. Как результат, термин зона обычно используется и для ссылки на домен, который управляется как отдельная административная единица (например, зона root, зона .ru). Будем использовать термин зона для ссылки на ресурсные записи, которые содержат информацию о доменных именах для одного или более доменов и управляются как единая административная сущность.


Другими словами, зона есть конфигурируемый ресурс внутри развернутого name-сервера.

Имея общее представление об инфраструктуре DNS (name-серверах и resolver’ах), доменных именах, зонах, name-серверах различного уровня (например, root-сервера и TLD-сервера) и resolver’ах, функцию разрешения имени теперь можно определить более детально. Когда пользователь вводит URL ресурса (например, www.example.ru) в web-браузер, программа браузера соединяется с resolver’ом, тип которого называется stub resolver, который, в свою очередь, соединяется с локальным name-сервером (называемым рекурсивным name-сервером или resolving name-сервером). Рекурсивный name-сервер проверяет свой кэш, чтобы узнать, имеется ли там корректная информация (информация определяется как корректная на основе критерия, который будет описан далее) об IP-адресе для этого ресурса. Если такой информации нет, то рекурсивный name-сервер проверяет кэш, чтобы узнать, имеется ли информация, относящаяся к name серверу для зоны example.ru (так как считается, что эта зона содержит ресурс www.example.ru). Если IP-адрес name-сервера есть в кэше, следующий запрос resolver’а будет перенаправлен на данный name-сервер. Если IP-адреса name-сервера для example.ru нет в кэше, то resolver определяет, имеется ли у него информация о name-сервере для зоны, которая расположена на один уровень выше, чем example.ru (т.е. ru).

Если полный поиск в кэше (как описано выше) не принес требуемой информации, рекурсивный name-сервер не имеет альтернативы и начинает свой поиск с запроса name-сервера самой верхней зоны в иерархии пространства имен DNS (т.е. root-сервера). Если поиск в кэше успешен, то рекурсивный name-сервер запрашивает name-серверы в одном из уровней ниже зоны root (в нашем случае либо example.ru, либо .ru). Так как множество итеративных запросов, начинающихся от root-сервера, аналогично множеству запросов, начинающихся от любых серверов более низкого уровня, опишем процесс разрешения имен, который начинается с запроса, посылаемого к root-серверу рекурсивным name-сервером второго уровня.



Соединение с root- сервером возможно благодаря файлу, называемому root.hint, который есть в каждом name-сервере. Файл root.hint содержит IP-адреса нескольких root-серверов. Root-сервер, в свою очередь, содержит информацию о name-серверах в своих дочерних зонах (т.е. TLDs). TLD (например, .ru) содержит информацию о name-серверах для своих дочерних зон (например, example.ru). Информация name-сервера о name-серверах в своих дочерних зонах называется информацией делегирования. Информация делегирования является информацией, которая используется для перенаправления запросов разрешения имен для ресурса, расположенного ниже, чем данный, в иерархии доменных имен. Пусть запрос разрешения имени относится к ресурсу в домене третьего уровня (www.example.ru). Root сервер перенаправляет запрос name-серверу более низкого уровня. Ответ рекурсивному name-серверу, который включает посылку информации делегирования, называется referral. В данном случае referral предоставляет IP-адрес name-сервера для TLD-зоны, которая соответствует запросу (т.е. .ru зона, так как запрос выполняется для ресурса в example.ru). Используя данный referral, рекурсивный name-сервер затем формулирует и посылает запрос к name-серверу зоны .ru. Данный сервер уже предоставит referral на example.ru name-сервер. Если www.example.ru ресурс существует в зоне example.ru, то запрос name-сервера для www.example.ru предоставит IP-адрес для ресурса www.example.ru Диаграмма процесса разрешения имени (без операций поиска в кэше) приведена на рис. 6.1.

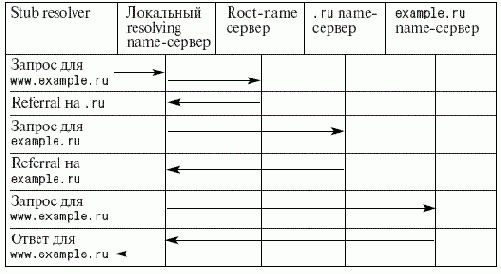

Рис. 6.1.  Последовательность запросов и ответов при разрешения имен

Name-сервер выполняет следующие функции:

  • предоставляет referral к дочерней зоне;
  • предоставляет отображение доменного имени на IP-адрес, называемое разрешением доменного имени, или IP-адрес на доменное имя, называемое инверсным разрешением;
  • предоставляет сообщение об ошибке, если запрос сделан для записи DNS, которой не существует.


Name-сервер выполняет эти три функции, используя некоторую базу данных, которая называется зонным файлом.Класс информации, называемый информацией делегирования, содержит информацию name-сервера о дочерних зонах в родительской зоне и использует ее при выполнении функции предоставления referral’а. Функция отображения выполняется классом информации в файле зоны, называемом авторитетной информацией, и обеспечивается набором записей, которые перечислены в ресурсах для данной зоны вместе с их доменными именами и соответствующими IP-адресами. Так как ресурсы принадлежат данной зоне, предоставляемая информация считается авторитетной. Таким образом, файл зоны содержит две категории информации: авторитетную информацию (информацию обо всех ресурсах во всех доменах в зоне) и информацию делегирования (информацию о name-серверах в дочерних зонах). Строки в файле зоны, в которых указывается информация делегирования, называются точками делегирования. Уровень файла зоны есть уровень самого верхнего домена, для которого он содержит авторитетную информацию.
